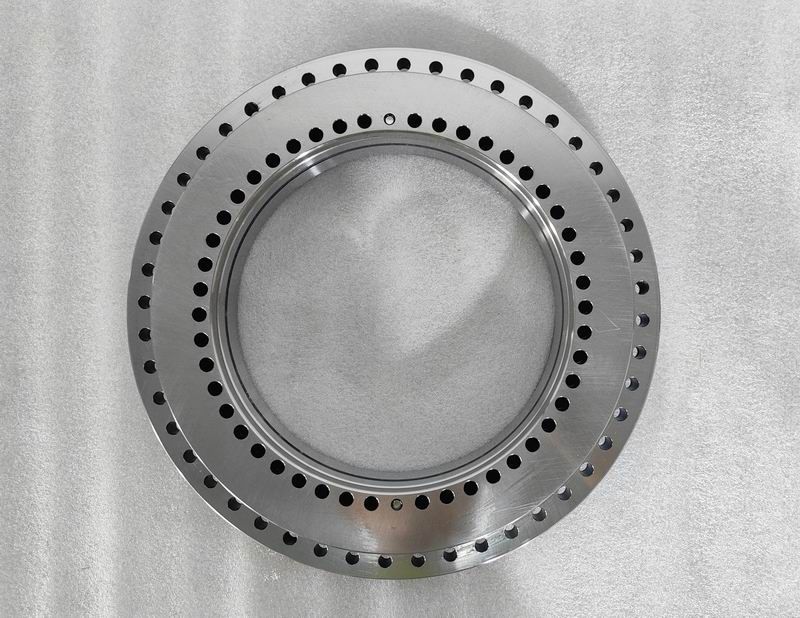

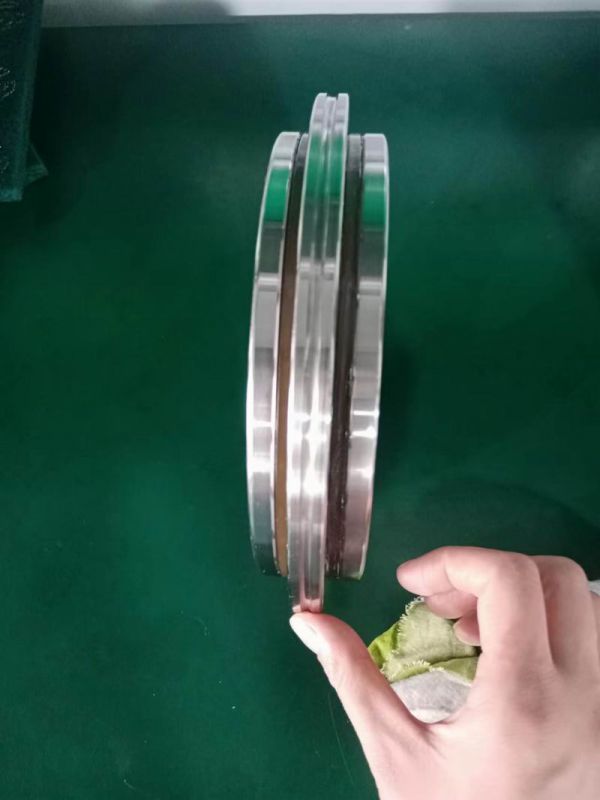

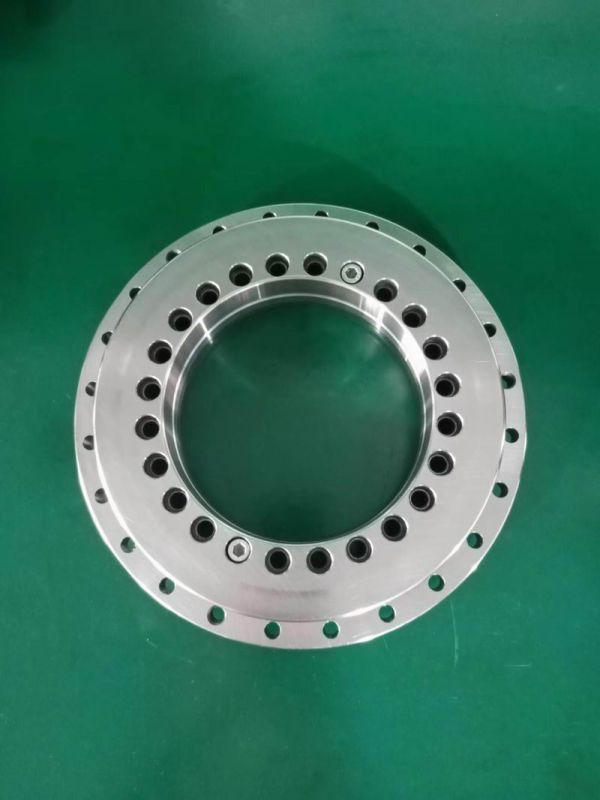

　　ORTM集成角度测量系统系列：

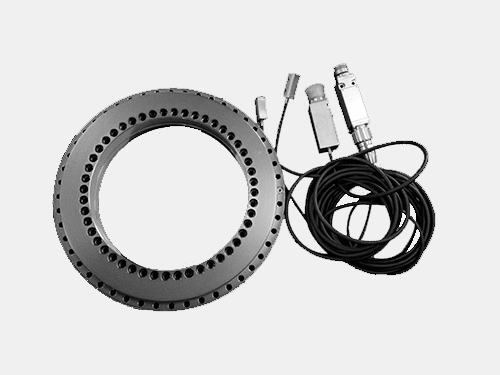

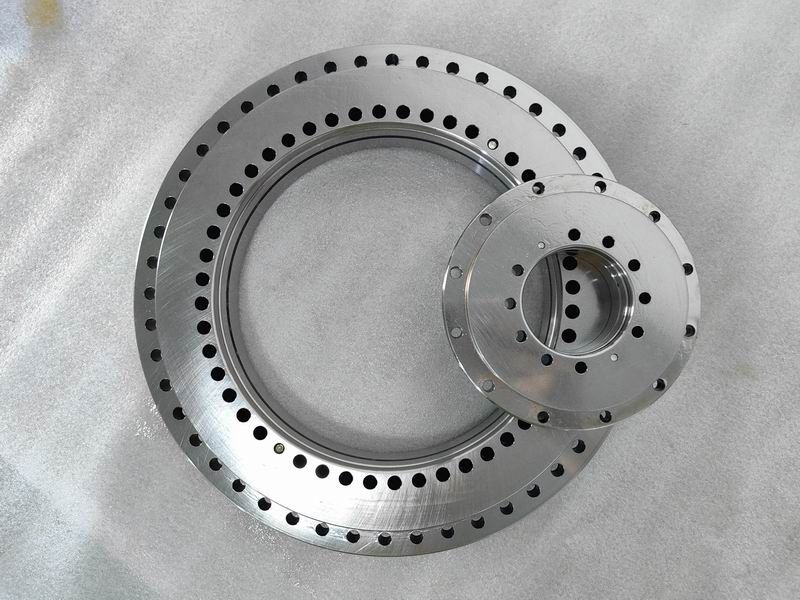

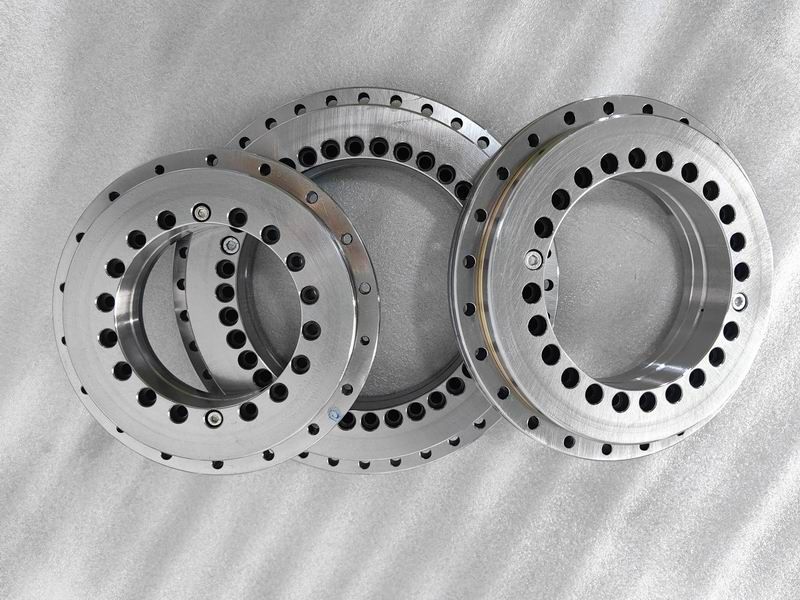

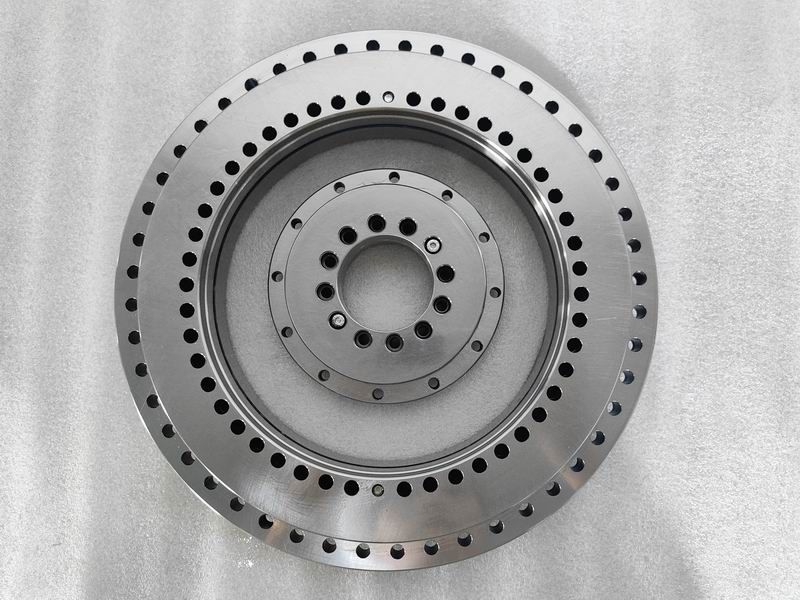

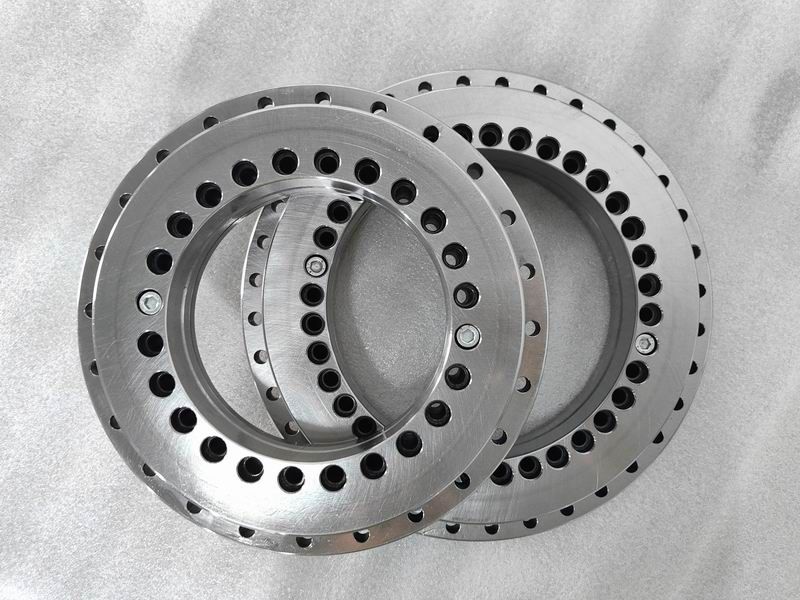

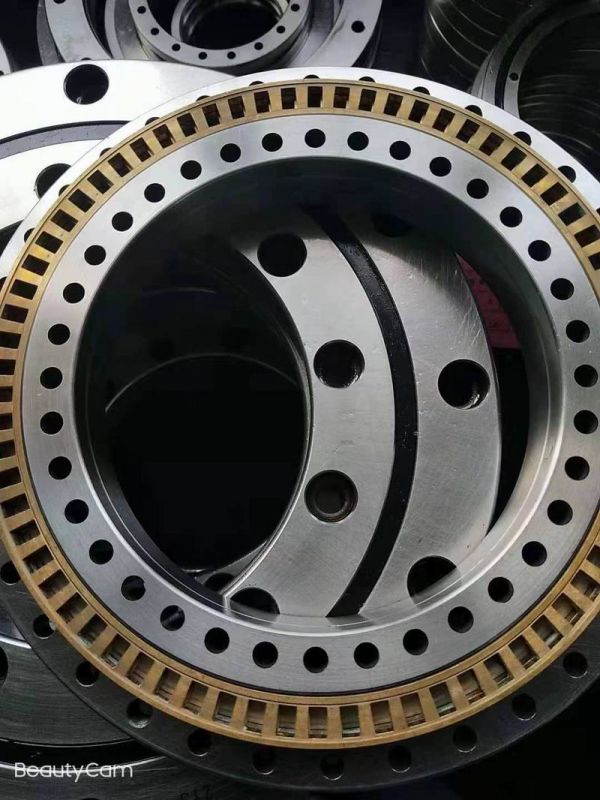

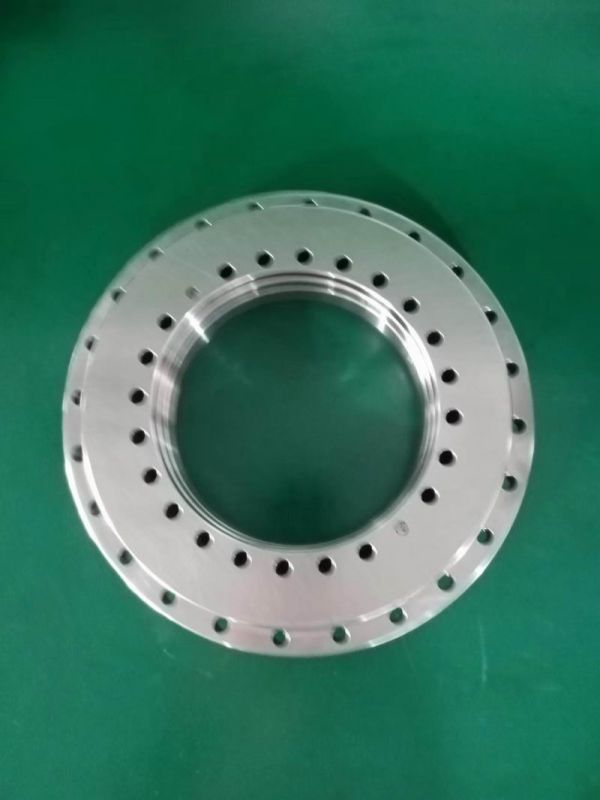

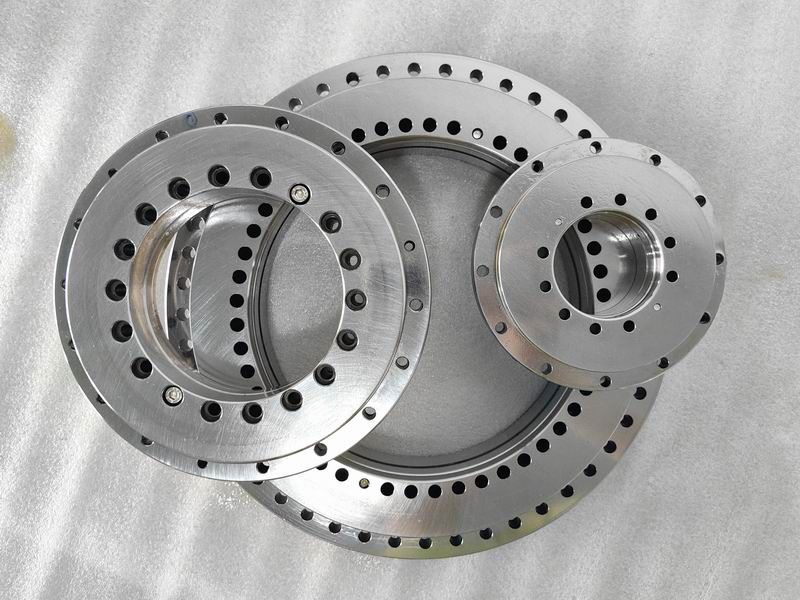

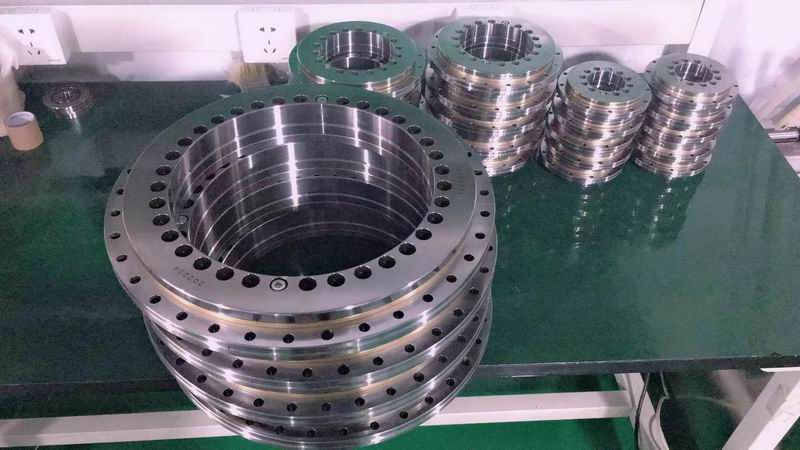

　　在ORT转台轴承标准系列基础上集成了角度测量系统，可实现角度的测量，精度可达1角秒，非常适用于对角度定位精度有很高要求的应用场合。
　　角位移的测量在工业应用中有着十分重要的作用，特别在机床行业中，对加工件的旋转角度有很高要求，这就需要对角位移进行精确的测量和控制。
　　现今对于角位移的测量，较常用的方法有光栅编码器，磁栅编码器等，同时，由于是加装在ORT轴承上，该组合轴承有极高的旋转精度，又能同时承受轴向载荷、径向载荷和倾覆力矩，非常适用于机床行业中的高精密数控转台、分度头以及科研实验和测量等要求较高的领域。
　　我们亦可提供以下系列的ORTM和ORTSM带集成角度测量系统的转台轴承：ORTM580、ORTM650、ORTM850、ORTM950；ORTSM200、ORTSM260、ORTSM325、ORTSM395、ORTSM460，其具体尺寸和参数请与我们联系。

公称型号Bearing Type	外形尺寸 Dimensions									固定孔Fixing holes
	d	D	B	H	b	D1	D2	J	J1	内圈Inner Ring				外圈Outer Ring
	单位：mm Unit：mm									d1	d2	a	数量4）QTY4）	d3	数量4）QTY4）
	单位：mm Unit：mm									mm			数量4）QTY4）	mm	数量4）QTY4）
ORTM150	150	240	43＊	26	12	214	215	165	225	7	11	6.2	32	7	33
ORTM180	180	280	46＊	29	15	244	245	194	260	7	11	6.2	44	7	45
ORTM200	200	300	47＊	30	15	274	276	215	285	7	11	6.2	44	7	45
ORTM260	260	385	55	36.5	18	345	345.5	280	365	9.3	15	8.2	32	9.3	33
ORTM325	325	450	60	40	20	415	415.5	342	430	9.3	15	8.2	32	9.3	33
ORTM395	395	525	65	42.5	20	486	486.5	415	505	9.3	15	8.2	42	9.3	45
ORTM460	460	600	70	46	22	560	560.5	482	580	10	15	8.2	42	10	45

联接螺钉数量 QTY of the Bolts	轴承轴向和径向跳动 Axial Radial Run-out	螺纹退卸孔Thread Handing Holes		节距1) Pitch1) t	螺钉拧紧力矩Screw Tightening Torque	基本额定载荷 Basic Load Rating				倾斜刚性Tilting Rigidity		轴承摩3）擦力矩Frictional3） Moment	重量Weight	轴承代号Bearing Type
						轴向Axial		径向Radial
						动Dynamic	静 Static	动Dynamic	静Static
					MA2）	Ca	Coa	Cr	Cor	CKL	CKL1
	µm	G	数量QTY	数量Xt QTY Xt	Nm	kN				kNm/mrad		Nm	≈Kg
4	3	M8	3	36×10°	14	112	630	56	170	83	14	10	6.2	ORTM150
4	4	M8	3	48×7.5°	14	118	710	69.5	200	125	21	12	7.7	ORTM180
4	4	M8	3	48×7.5°	14	120	765	81.5	220	160	27	14	9.7	ORTM200
4	6	M12	3	36×10°	34	160	1060	93	290	320	53	20	18.3	ORTM260
4	6	M12	3	36×10°	34	275	1930	120	345	630	105	40	25	ORTM325
6	6	M12	3	48×7.5°	34	300	2280	186	655	1100	185	55	33	ORTM395
6	6	M12	3	48×7.5°	34	355	2800	200	765	1700	285	70	45	ORTM460
