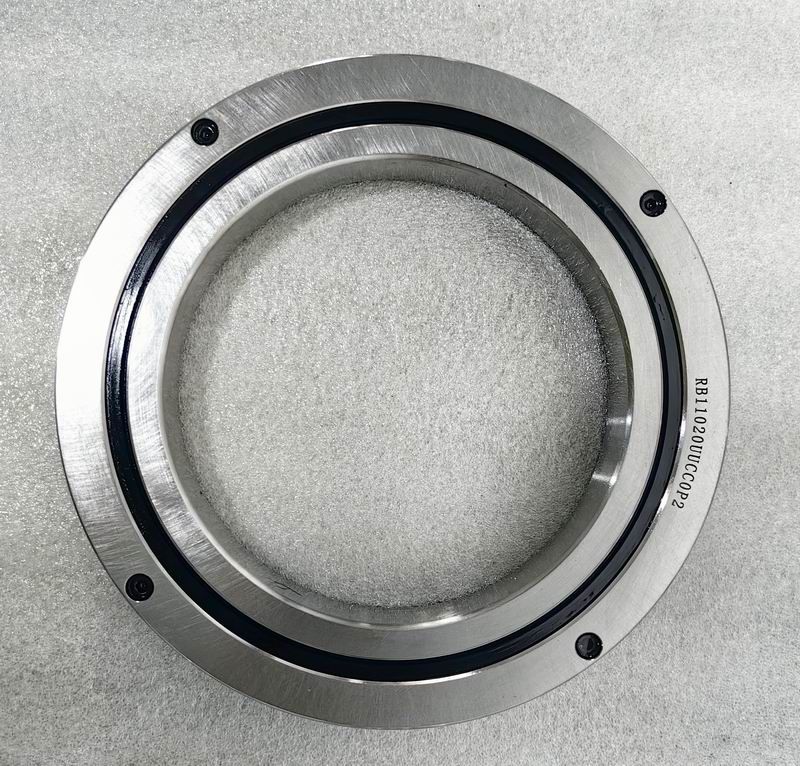

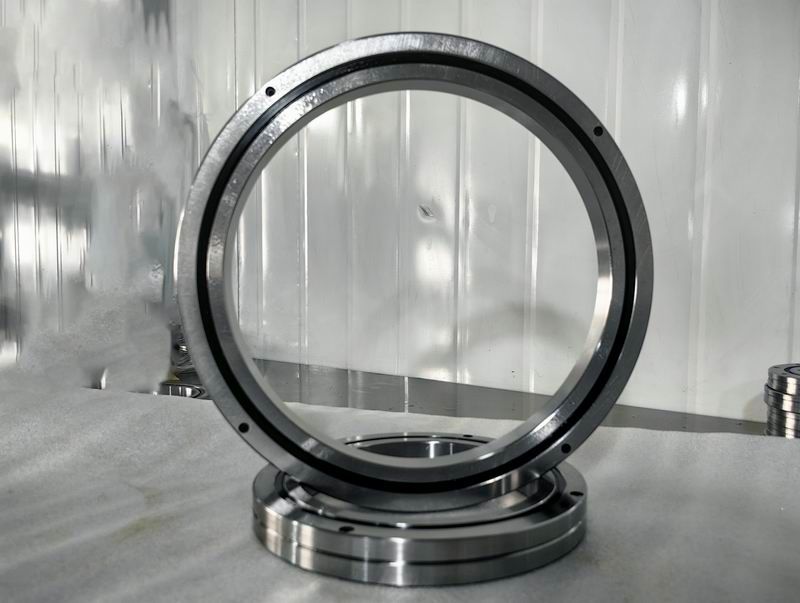

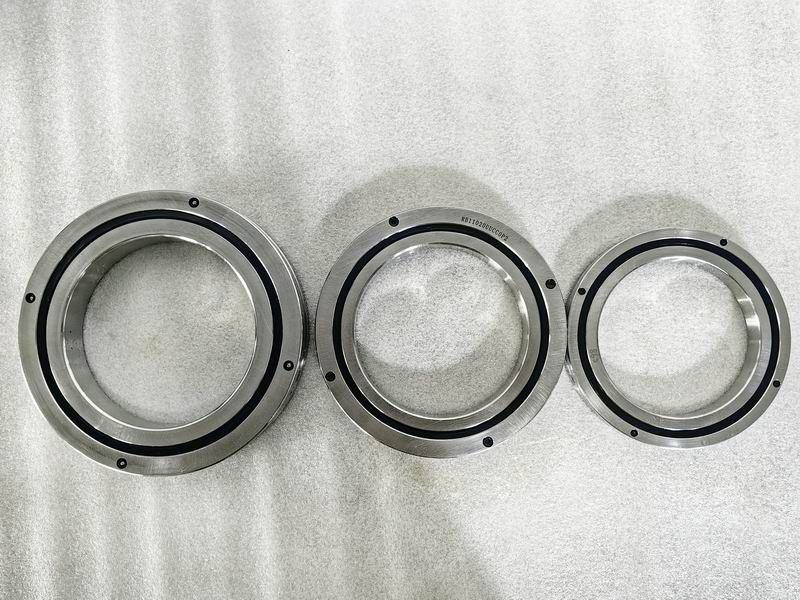

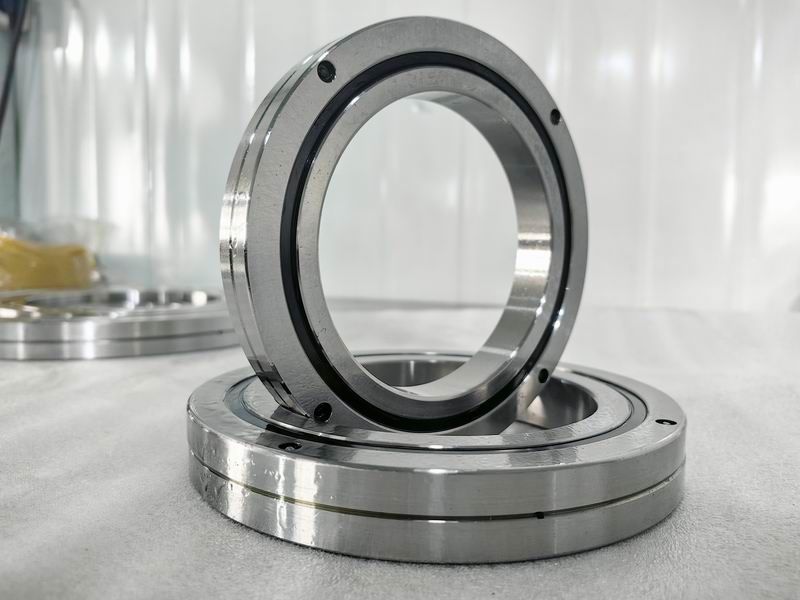

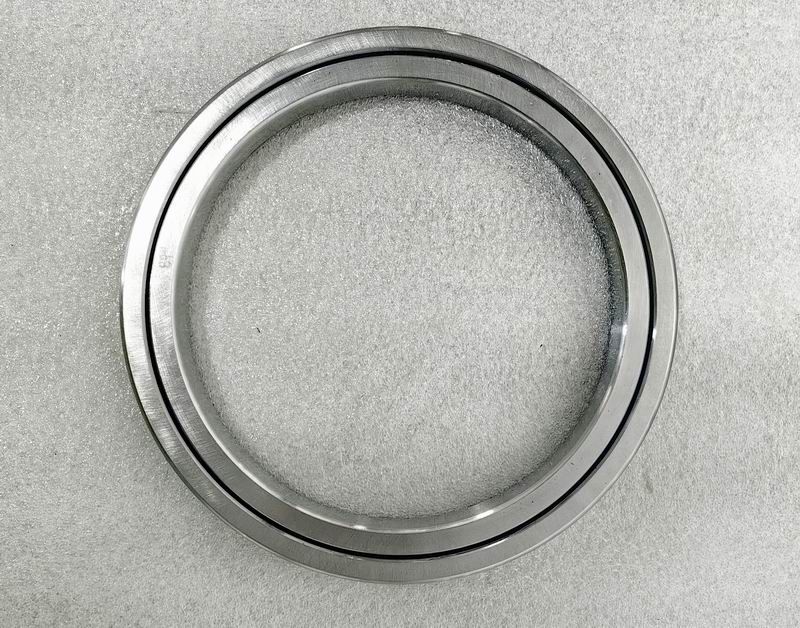

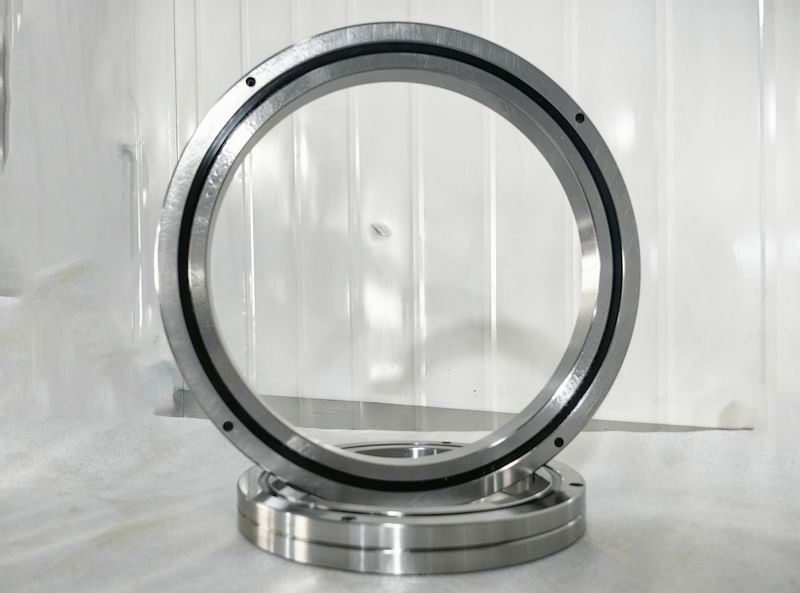

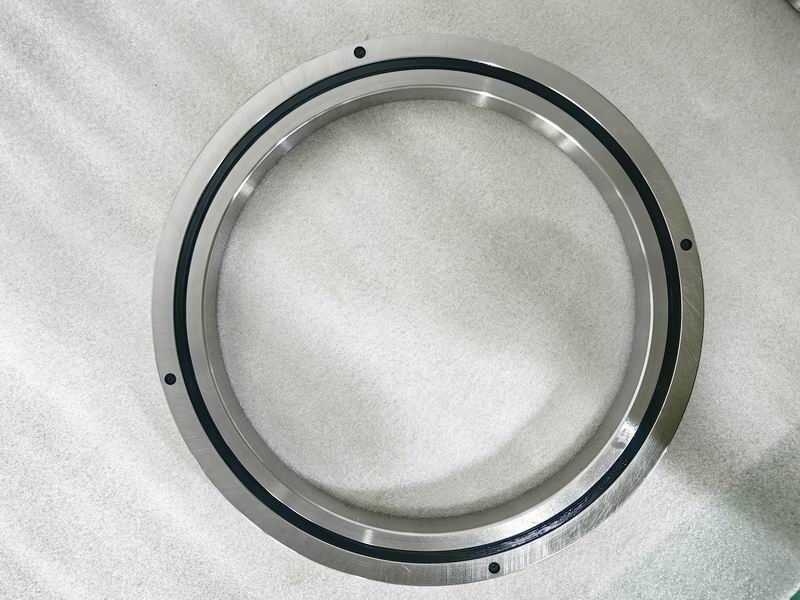

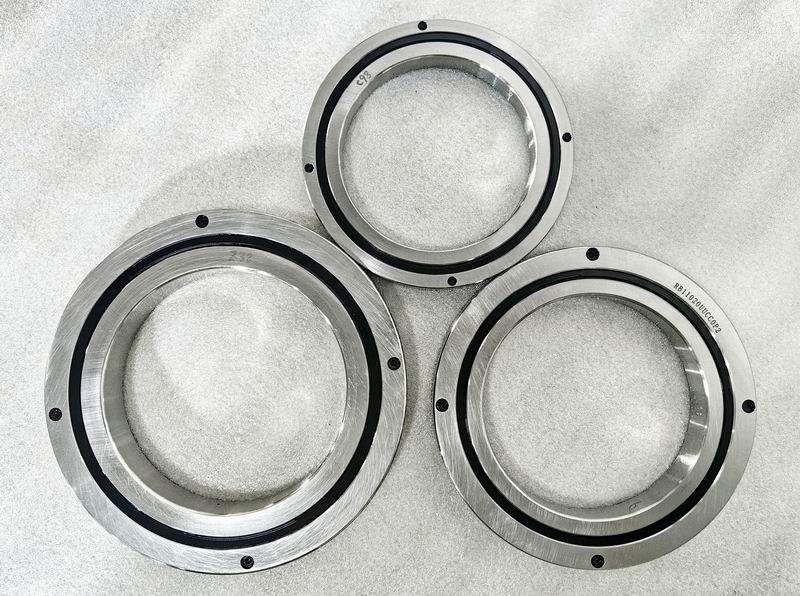

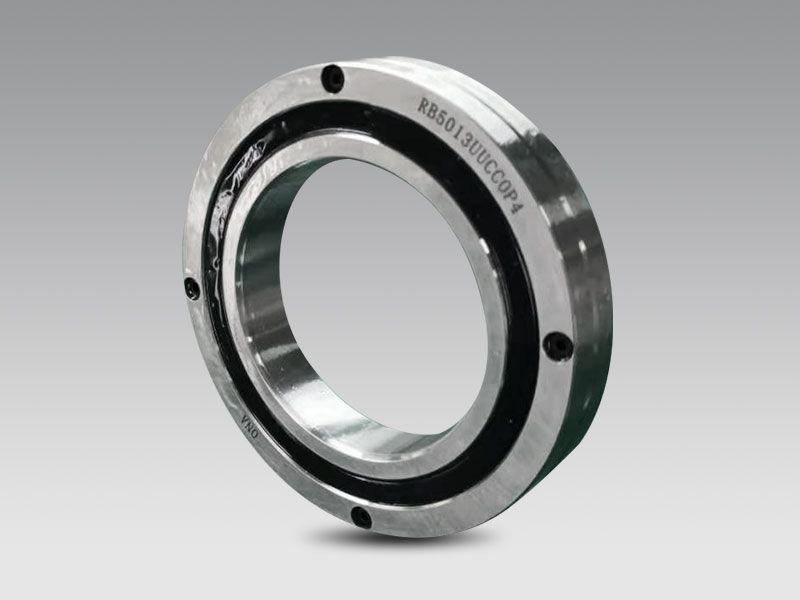

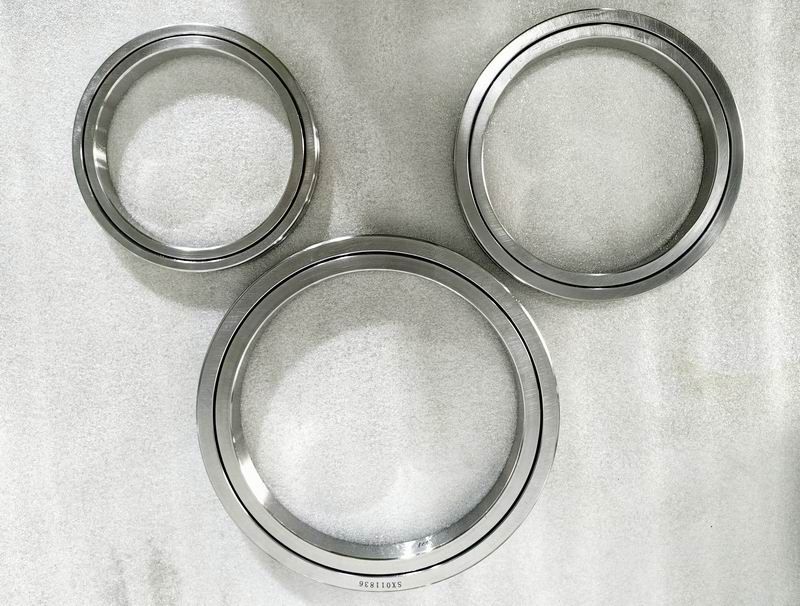

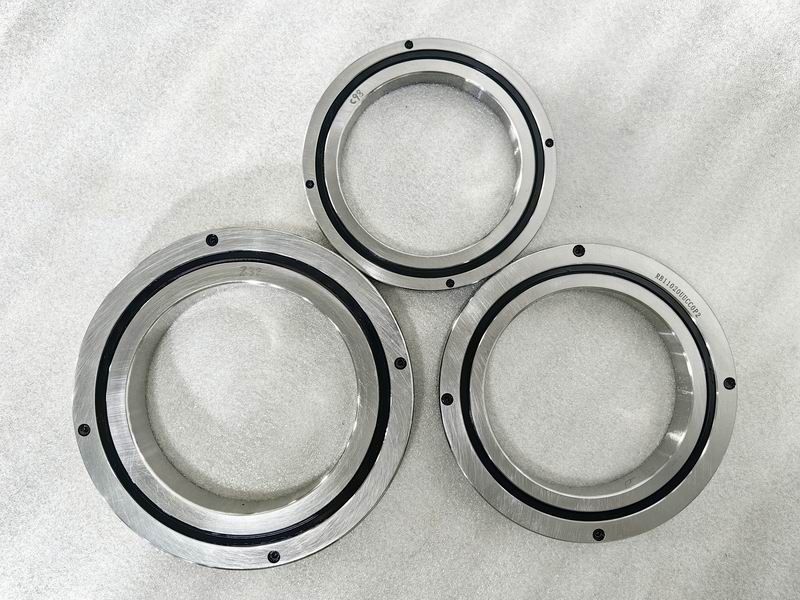

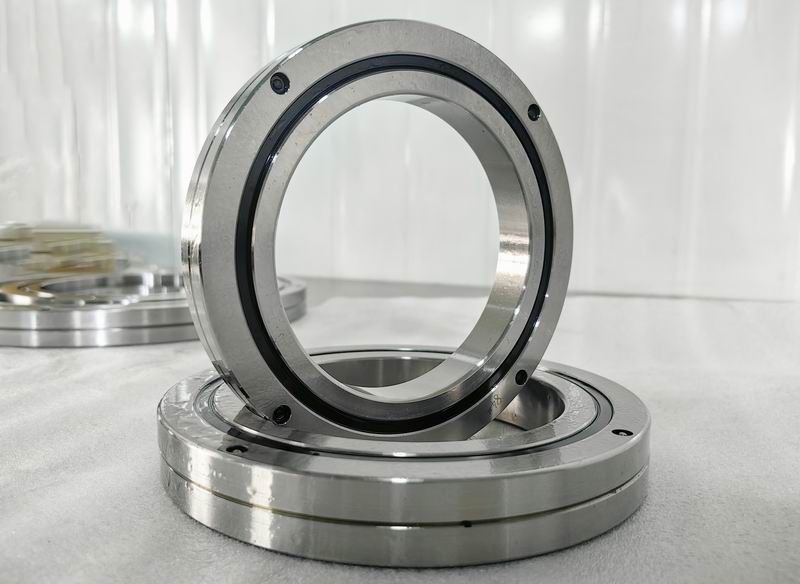

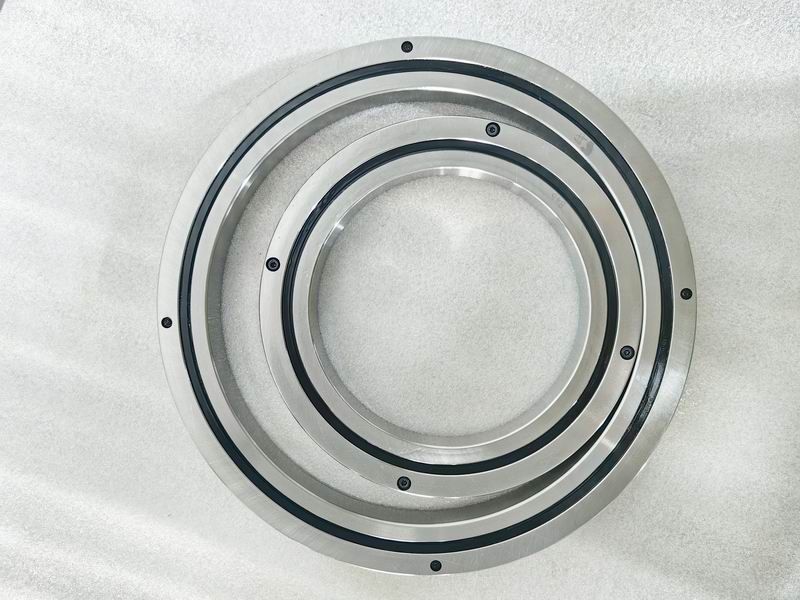

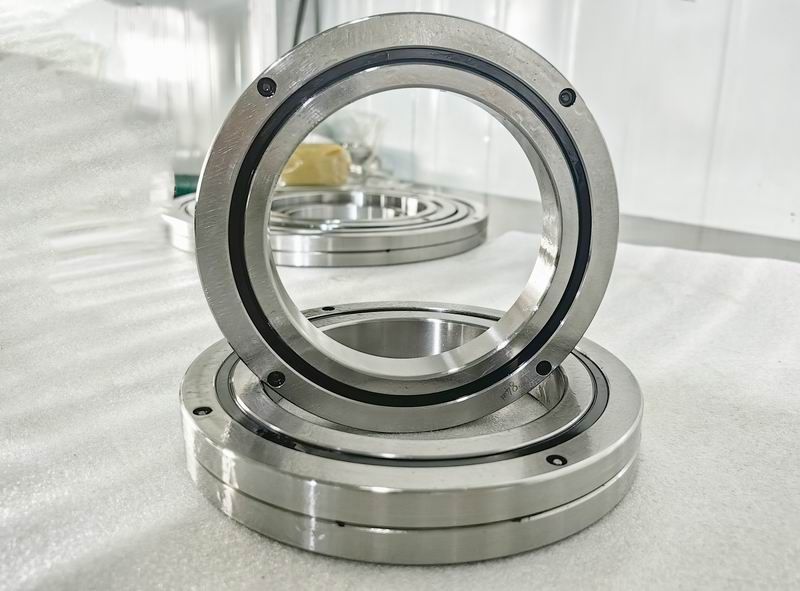

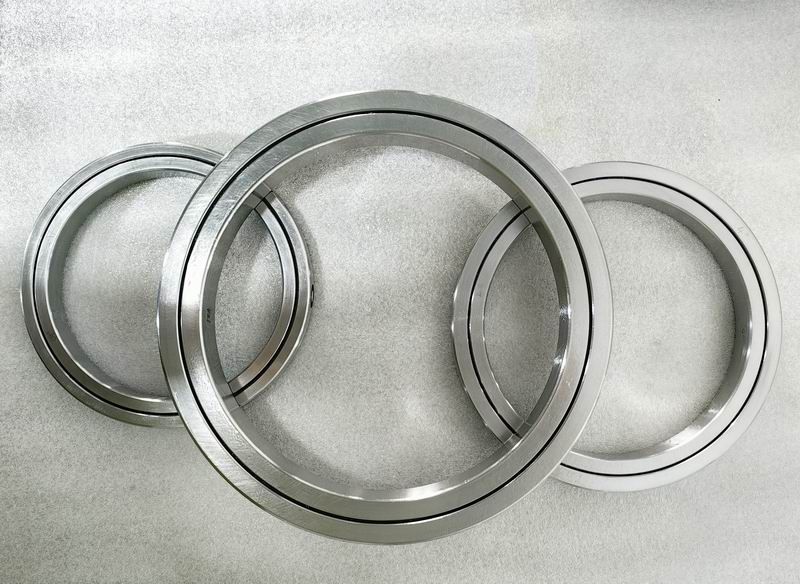

ORB系列交叉滚子轴承

交叉滚子轴承中，由于圆柱滚子在呈 90 ° 的 V 形沟槽滚动面上通过间隔保持器被相互垂直地排列，所以，可承受径向负荷、轴向负荷及力矩负荷等所有方向的负荷。

立即订购

在线询价

ORB系列交叉滚子轴承

交叉滚子轴承中，由于圆柱滚子在呈 90 ° 的 V 形沟槽滚动面上通过间隔保持器被相互垂直地排列，所以，可承受径向负荷、轴向负荷及力矩负荷等所有方向的负荷。内外圈的尺寸被小限度地小型化，别薄型式是接近于限的小型尺寸，并且具有高刚性，所以适合于工业用机器人的关节部或旋转部、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗机器、计量器、IC 制造装置等的用途。

交叉滚子轴承，因被分割的内环或外环，在装入滚柱和间隔保持器后，与交叉滚柱轴环固定在起，以防止互相分离，故安装交叉滚柱轴环时操作简单。由于滚柱为交叉排列，因此只用1套交叉滚柱轴环就可承受各个方向的负荷，与传统型号相比，刚性提高3~4倍。同时，因交叉滚子轴承内圈或外圈是两分割的构造，轴承间隙可调整，即使被施加预载，也能获得高精度地旋转运动。

1、具有出色的旋转精度

交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列，

滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜所滚子之间相互磨察，有防止了旋转扭矩的增加。另外，不会发生滚子的方接触现象或者锁死现象；同时因为内外环是分割的结构，间隙可以调整，即使被施加预压，也能获得高精度的旋转运动。

2、操作安装简化

被分割成2部分的外环或者内环，在装入滚子和保持器后，被固定在起，所以安装时操作非常简单。

3、承受较大的轴向和径向负荷

因为滚子在呈90°的V型沟槽滚动面上通过间隔保持器被相互垂直排列，这种设计使交叉滚子轴承就可以承受较大的径向负荷、轴向负荷及力矩负荷等所有方向的负荷。

4、大幅节省安装空间

交叉滚子轴承的内外环尺寸被小限度的小型化，别是超薄结构是接近限的小型尺寸，并且具有高刚性，所以适合于工业机器人的关节部位或者旋转部位、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗仪器、计量器具、IC制造装置等广泛用途。

5.转速能力高

6.减少轴长度和加工成本，热膨胀导致几何尺寸的变化有限

7.采用尼龙分隔器，转动惯量低，启动扭矩低，易于控制角分度

8.优化预紧力，刚度大，引导滚子运转精度高

9.渗碳钢提供优良的抗冲击力和表面抗磨能力

10.简单但润滑充分

ORB系列型号(THK对应型号为ORB系列，IKO对应型号为CORB系列)为交叉圆柱滚子轴承的基本型，内、外环尺寸被小限度地小型化，其构造是外环是分割型，内环是体设计，适合于要求内环旋转精度高的部位。

公称型号Bearing Type	主要尺寸Dimension					轴肩尺寸Shoulder Height		基本额定载（径向）Basic Load Rating （Radial）		重量Weight
	内径Inner Ring	外径Outer Ring	滚子节圆直径Roller Pitch Diameter	高度Height	倒角Chamfer			Cr	Cor
	内径Inner Ring	外径Outer Ring	滚子节圆直径Roller Pitch Diameter	高度Height	倒角Chamfer			Cr	Cor
	d	D	Dpw	B B1	rmin	ds	Dh	kN	kN	kg
ORB2008	20	36	27	8	0.5	23.5	30.5	3.23	3.1	0.04
ORB2508	25	41	32	8	0.5	28.5	35.5	3.63	3.83	0.05
ORB 3010	30	55	41.5	10	0.6	37	47	7.35	8.36	0.12
ORB 3510	35	60	46.5	10	0.6	41	51.5	7.64	9.12	0.13
ORB 4010	40	65	51.5	10	0.6	47.5	57.5	8.33	10.6	0.16
ORB 4510	45	70	56.5	10	0.6	51	61.5	8.62	11.3	0.17
ORB 5013	50	80	64	13	0.6	57.4	72	16.7	20.9	0.27
ORB 6013	60	90	74	13	0.6	68	82	18	24.3	0.3
ORB 7013	70	100	84	13	0.6	78	92	19.4	27.7	0.35
ORB 8016	80	120	98	16	0.6	91	111	30.1	42.1	0.7
ORB 9016	90	130	108	16	1	98	118	31.4	45.3	0.75
ORB 10016	100	140	119.3	16	1	109	129	31.7	48.6	0.83
ORB 10020	100	150	123	20	1	113	133	33.1	50.9	1.45
ORB 11012	110	135	121.8	12	0.6	117	127	12.5	24.1	0.4
ORB 11015	110	145	126.5	15	0.6	122	136	23.7	41.5	0.75
ORB 11020	110	160	133	20	1	120	143	34	54	1.56
ORB 12016	120	150	134.2	16	0.6	127	141	24.2	43.2	0.72
ORB 12025	120	180	148.7	25	1.5	133	164	66.9	100	2.62
ORB 13015	130	160	144.5	15	0.6	137	152	25	46.7	0.72
ORB 13025	130	190	158	25	1.5	143	174	69.5	107	2.82
ORB 14016	140	175	160	16	1	147	162	25.9	50.1	1
ORB 14025	140	200	172	25	1.5	154	185	74.8	121	2.96
ORB 15013	150	180	166	13	0.6	157	172	27	53.5	0.68
ORB 15025	150	210	182	25	1.5	164	194	76.8	128	3.16
ORB 15030	150	230	192	30	1.5	173	211	100	156	5.3
ORB 16025	160	220	192	25	1.5	173	204	81.7	135	3.14
ORB 17020	170	220	196.1	20	1.5	184	198	29	62.1	2.21
ORB 18025	180	240	210	25	1.5	195	225	84	143	3.44
ORB 19025	190	240	219	25	1	202	222	41.7	82.9	2.99
ORB 20025	200	260	230	25	2	215	245	84.2	157	4
ORB 20030	200	280	240	30	2	221	258	114	200	6.7
ORB 20035	200	295	247.7	35	2	225	270	151	252	9.6
ORB 22025	220	280	250.1	25	2	235	265	92.3	171	4.1
ORB 24025	240	300	272.5	25	2.5	256	281	68.3	145	4.5
ORB 25025	250	310	280.9	25	2.5	265	290	69.3	150	5
ORB 25030	250	330	287.5	30	2.5	269	306	126	244	8.1
ORB 25040	250	355	300.7	40	2.5	275	326	195	348	14.8
ORB 30025	300	360	332	25	2.5	315	340	76.3	178	5.9
ORB 30035	300	395	345	35	2.5	322	368	183	367	13.4
ORB 30040	300	405	351.6	40	2.5	326	377	212	409	17.2
ORB 35020	350	400	376.6	20	2.5	363	383	54.1	143	3.9
ORB 40035	400	480	440.3	35	2.5	422	459	156	370	14.5
ORB 40040	400	510	453.4	40	2.5	428	479	241	531	23.5
ORB 45025	450	500	476.6	25	1	464	484	61.7	182	6.6
ORB 50025	500	550	526.6	25	1	514	534	65.5	201	7.3
ORB 50040	500	600	548.8	40	2.5	526	572	239	607	26
ORB 50050	500	625	561.6	50	2.5	536	587	267	653	41.7
ORB 60040	600	700	650	40	3	627	673	264	721	29
ORB 70045	700	815	753.5	45	3	731	777	281	836	46
ORB 80070	800	950	868.1	70	4	836	900	468	1330	105
ORB 90070	900	1050	969	70	4	937	1001	494	1490	120
ORB 1000110	1000	1250	1114	110	5	1057	1171	1220	3220	360
ORB 1250100	1250	1500	1365.8	110	5	1308	1423	1350	3970	440
